Направляющий клапан для вилочного погрузчика
Название продукта: Гидравлический распределитель для вилочного погрузчика
Модель продукта: CDB7-F15-AZOO
Фотографии продуктов
Параметры продукции
|
Элемент |
Описание |
|
Название продукта |
Гидравлический распределитель для вилочного погрузчика |
|
Модель клапана |
ЦКБ7-Ф15-АЗОО |
|
Применяется в |
Вилочный погрузчик HELI Hangcha JAC 1-3T |
|
Вес нетто (кг) |
13.8 |
|
Общий вес (кг) |
14 |
|
Кол-во в коробке |
1 |
|
Размер коробки (см) |
30*28*15 |
Описание продукции
Гидравлический распределитель для вилочного погрузчика
● Гидравлический распределительный клапан CDB7-F15L включает в себя клапан переключения стабильного потока и многоходовой клапан, обеспечивающие одностороннюю подачу масла в систему рулевого управления и остальные пути в гидравлический цилиндр.
● Этот многоходовой клапан также оснащен самоблокирующимся валом клапана для предотвращения вибрации мачты вилочного погрузчика из-за внутреннего отрицательного давления в цилиндре наклона, которое может возникнуть. Когда двигатель выключен, он может заблокировать цилиндр наклона, чтобы избежать наклона мачты вперед и назад из-за неправильной работы.
Характеристики
● Направляющий клапан вилочного погрузчика оснащен встроенным клапаном стабильного потока для односторонней подачи масла в гидравлическую систему рулевого управления.
● Направляющий клапан вилочного погрузчика оснащен обратным клапаном для каждой секции для предотвращения обратного потока масла.
● Направляющий клапан вилочного погрузчика оснащен встроенным самоблокирующимся валом клапана для предотвращения вибрации мачты вилочного погрузчика и блокировки цилиндра наклона при выключенном двигателе.
● Распределительный клапан вилочного погрузчика Встроенный предохранительный клапан для превышения давления в главном масляном контуре.
● Дополнительный клапан направляющего клапана вилочного погрузчика: при необходимости можно добавить перегрузочный клапан или антикавитационные клапаны.
● Дополнительный клапан направляющего клапана вилочного погрузчика: 2-10 секционный клапан по мере необходимости.
● Медианная функция гидрораспределителя вилочного погрузчика: A, Z, O, Y.
Приложение
Гидравлический распределительный клапан CDB7-F15L широко используется в гидравлических системах вилочных погрузчиков 1-3T для подачи масла в одну сторону в систему рулевого управления, а в другую - в гидравлический цилиндр.
Спецификация
|
Элемент |
Значение параметра |
|
Номинальное давление (МПа) |
20 |
|
Номинальный размер (мм) |
15 |
|
Номинальная подача (л/мин) |
80 |
|
Количество секций в клапане |
2-8 |
|
Стабильный переключатель потока (л/мин) |
8-16 |
|
Давление предохранительного клапана переключателя (МПа) |
9 |
|
Ход вала клапана (мм) |
7 |
|
Вес (кг) |
6.6-10.4 |

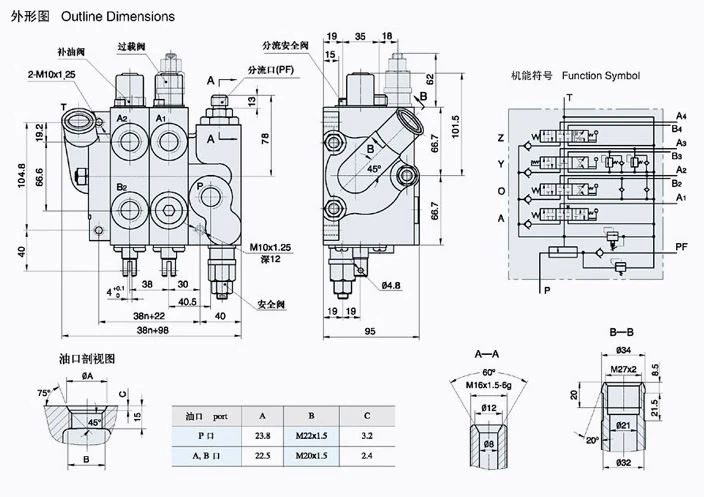

Модель Номинал Направляющий клапан вилочного погрузчика
1. Код устройства
2. Проектный код
3. Класс давления F: 15 МПа.
4. Номинальный размер 15 мм.
5. Соединительный порт L: Винт.
6. Возврат золотника T: Пружина W: Шарик
7. Блок №1 спул-функции
8. Блок №2 спул-функция
9. Делительный поток (л/мин)
