Счетчик топлива для вилочного погрузчика

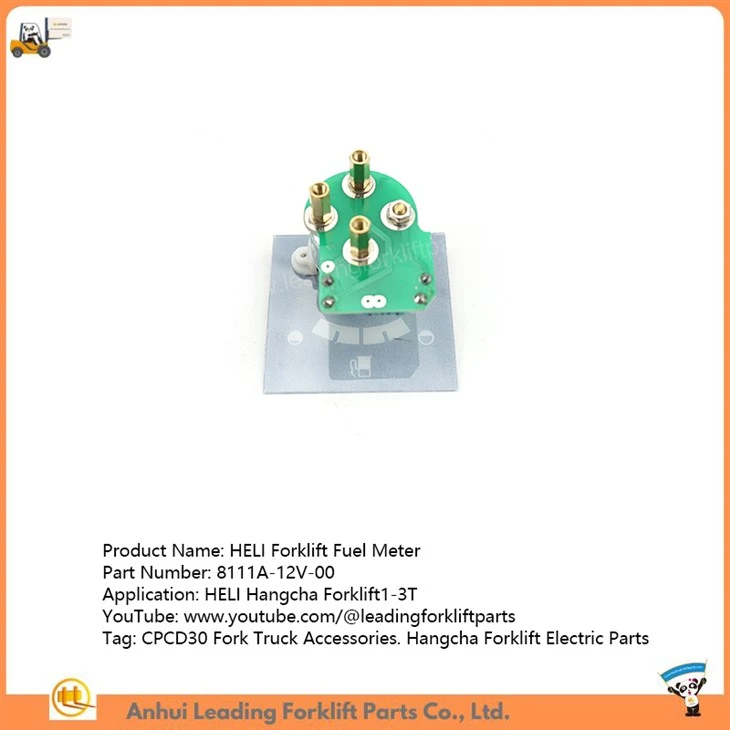

Название продукта: Счетчик топлива для вилочного погрузчика

Модель продукта: 8111A-12V-00 для вилочного погрузчика HELI Hangcha1-3T

Счетчик топлива для вилочного погрузчика

Способ подключения датчика уровня топлива HELI для вилочного погрузчика

Соединения указателя уровня топлива:

Указатель уровня топлива имеет два провода: положительный (питание) и отрицательный (заземляющий).

Плюсовой провод должен быть подключен к источнику питания. Это соединение можно выполнить от замка зажигания, чтобы обеспечить подачу питания на датчик только при включенном погрузчике.

Соединения топливного поплавка:

1. Поплавок топлива (датчик) также имеет два провода: входной и выходной.

2. Эти провода соединены последовательно с проводами указателя уровня топлива. По сути, выходной провод поплавка топлива соединяется с отрицательным проводом указателя уровня топлива.

3. После последовательного соединения проводов последний отрицательный провод необходимо заземлить на шасси вилочного погрузчика, чтобы замкнуть цепь.

Идентификация проводов:

Пусть вас не смущает количество проводов. Положительный провод может быть желтым или синим. Вы можете проверить каждый из них, чтобы увидеть, что заставляет стрелку манометра двигаться.

Черный провод, вероятно, является отрицательным проводом. Убедитесь, что этот провод правильно заземлен на корпус.
